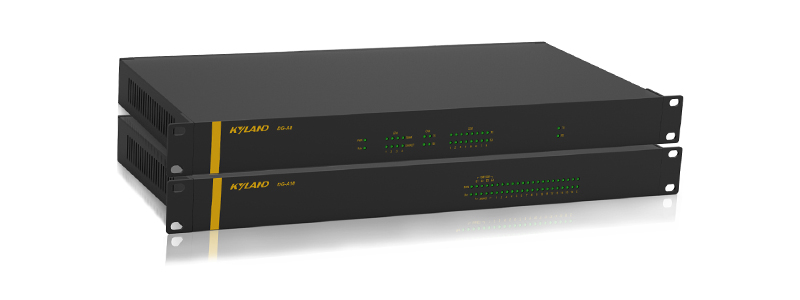

DGW-A16X 系列智能通讯网关是为满足 IEC 61850 一致性通讯尺度而设计的数据集中单元系统，，，， ，选取 1 U,19 英寸尺度机架装置，，，， ，可作为智能通讯节点代理部署于电力自动化系统中，，，， ，通过多路 RS232/RS485 串口以及以太网口网络各类数据，，，， ，通过专用的配置工具 -ICE 导入任何预先界说的 IEC 61850 SCL(.icd/.cid) 模版文件并对内部数据信息映射配置，，，， ，DGW-A16X 系列能够作为IEC 61850 IED 代理设备（节点）与主站端通讯，，，， ，从而简化电力自动化系统的通讯过程。。 。。。。
依赖于其壮大的通讯及数据处置职能，，，， ，高靠得住性，，，， ，低功耗，，，， ，矫捷、方便装置蹬着势，，，， ，DGW-A16X 系列是合用于各类工业自动化系统的梦想的智能通讯设备。。 。。。。
| 产品规格 | |
| 设备参数 | 处置机能 ARMv7 800MHz主题 内存 512M DDR2-333 内置存储 512M Nand Flash 以太网口 4 x 10/100 Base-T 串行通讯口 16 x RS485/RS232(带隔离 ) |
| 固件支持 | DNP 3.0 Level-2 主/ 从端（串行或网络） Modbus(RTU/ASCII)/Modbus（串行 /CAN/ 网络） IEC 60870-5-101/103/104 主/ 从端 IEC 61850 MMS/GOOSE（可选�。 。。。。� 上百种客户定造（可选�。 。。。。� |
| 技术优势 | 一体化的集成配置工具提供了轻便高效的设备使用环境后期数据绑定和映射技术简化了 SCL建模文件的使用先进矫捷的内部数据处置能力 |
| 技术参数 | |

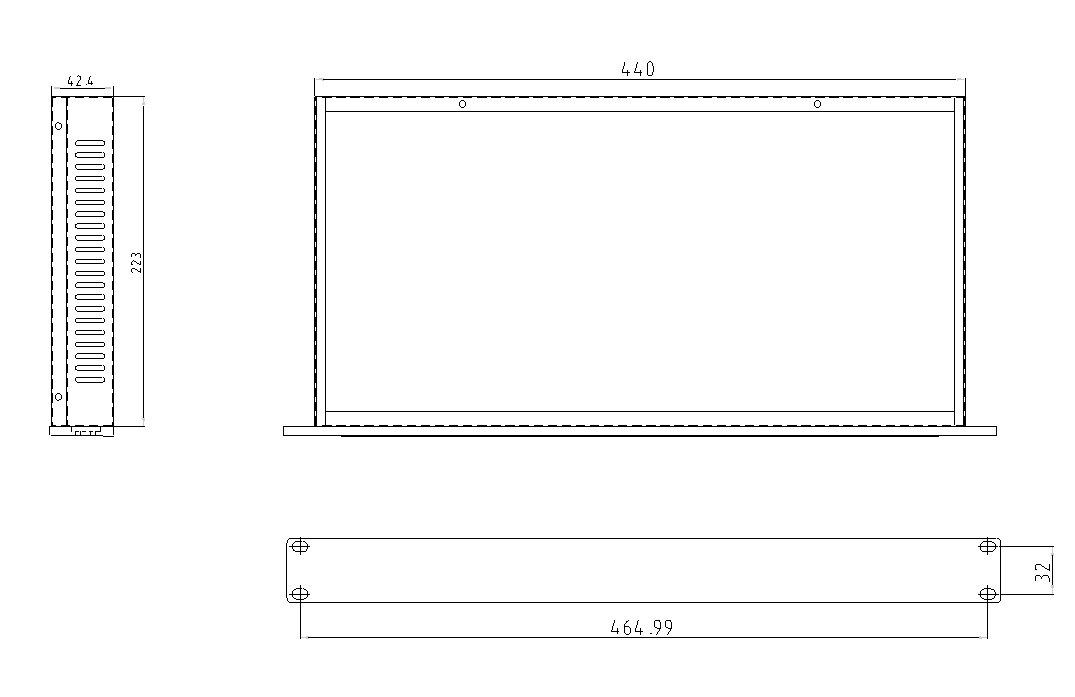

| DGW-A16 | 守护口 RS232, RJ45 串行通讯口 (Isolated) 8 x RS232/RS485 (Isolated) 内置存储 512M Nand Flash 以太网口 4 x 10/100M RJ45 硬件看门狗 可配置 功夫同步 NTP and IRIG-B DC 电源 85-264VAC 功耗 <8W 沉量 3kg 尺寸 (WxHxD) 483x45x223 mm 装置方式 1U, 19 inch rack-mount 运行温度 -40 to 85°C |
| 电磁兼容 | 输入：85 ~ 264V AC 均匀功耗： < 5W 相对湿度： 5%~ 95% (无凝露 ) 抗静电放电： GB/T 17626.2-1998 IEC 61000-4-2-1995 4级 急剧瞬变脉冲滋扰： GB/T 17626.4-1998 IEC 61000-4-4-1995 4级 抗浪涌滋扰：GB/T 17626.5-1998 IEC 61000-4-5-1995 4级 抗工频磁场滋扰：GB/T 17626.8-1998 IEC 61000-4-8-1995 5级 震荡波抗扰度：GB/T 17626.12-1998 IEC 61000-4-12-1995 4级 脉冲磁场抗扰度：GB/T 17626.9-1998 IEC 61000-4-9-1995 5级 阻尼震荡磁场抗扰度：GB/T 17626.10-1998 IEC 61000-4-10-1995 4级 电压突降及中断滋扰测试： GB/T 15153.1-1998 IEC 61000-4-11 2004 Δ U－ 100% ，，，， ，Δ t = 0.5s 绝缘电阻：> 5MΩ 绝缘强度：通讯端口 500V，，，， ，电源端口1500V 高温试验：GB/T 2423.2-2001 IEC 60068-2-2 75°C，，，， ，24幼时 低温试验：GB/T 2423.1-2001 IEC 60068-2-1 -25°C，，，， ，24幼时 湿热试验：GB/T 2423.3-1993 IEC 60068-2-3 +40°C ± 2° C, 93% ± 3%, 绝缘电阻 > 1MΩ |
| 订购编码：DGW-A16X-1-1201-固件版本 | |
| 型号 | |
| A16X | DGW-A16X(1U,19"机架式装置) |
| 工作电源 | |
| 1 | 85～264V AC(50/60Hz) |
| 以太网接口 | |
| 1 | 4 x 10/100M 电口 |
| 串行口选项 | |
| 2 | 8 x RS232/RS485+8 x RS485 串口 |
| 扩大FLASH存储 | |
| 0 | N/A |
| 无线通讯职能 | |
| 1 | N/A |
| 系统固件 | |
| 00 | 默认通讯(IEC 101/104/DNP 3.0/Modbus S/M) |
| A4 | DG-A4(MMS Sever) |
| A5 | DG-A5(MMS Client) |
| A6 | DG-A6(MMS Client/Sever) |
| C0 | DG-C0(常用和谈) |
| C4 | DG-C4(MMS Sever) |
| C5 | DG-C5(MMS Client) |
| C6 | DG-C6(MMS Client/Sever) |
| P0 | DG-P0(私有和谈) |
| P4 | DG-P4(MMS Sever) |
| P5 | DG-P5(MMS Client) |
| P6 | DG-P6(MMS Client/Sever) |
