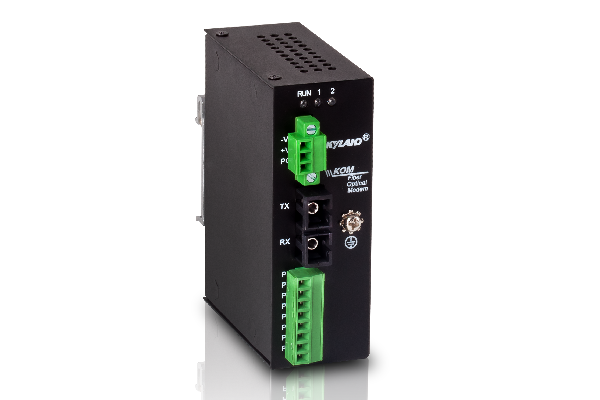

KOM200系列数据光纤收发器重要实现RS232,RS485低速度信号的光电转换. 支持1个光纤接口和3路串行接口. 支持85-264VAC/120-300VDC电源输入. DIN卡轨式装置方式. IP30防护等级. 为全通明通讯,用户毋庸任何调试,即插即用.
| 产品规格 | |
| 技术参数 | 尺度 RS232,RS485 |
| 接口 | 光口 光口,单/多模,SC接口 串行口 串口数量: 485/232:1路RS485,2路RS232 电气个性:切合RS232/RS485尺度,RS485接口可接32-128个节点设备 物理接口:8芯3.81mm间距端子 数据传输误码率:≤10-10 异步速度:RS232:50-115200bps; RS485:50-9600bps 传输距离:RS232:15m,RS485:1200m |
| 批示灯 | 前面板批示灯 运行批示灯:Run 接口批示灯:Link/ACT(光口),1,2(串口) |
| 电源 | 输入电压 100-240VAC,50/60Hz;220VDC(85-264VAC/120-300VDC) 接入端子 3芯3.81mm间距插入式端子 功率 <3W 过载保�；；；；� 支持 反接保�；；；；� 支持 |

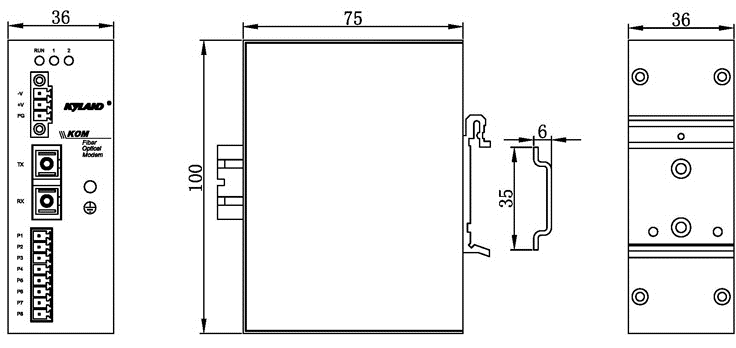

| 机械结构 | 表壳 金属材质 散热方式 天然冷却,无电扇 防护等级 IP30 尺寸 36mm×100mm×75mm(W×H×D) 沉量 0.3Kg 装置方式 DIN卡轨式 |
| 环境 | 工作温度 -40℃～+85℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 1162867h 保建期 5年 |
| 认证 | FCC |
| 行业尺度 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz-1GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
|
产品型号 |
KOM200-Ports-Connector-Serial-PS |
|
代码界说 |
代码选型 |
|
Ports:端口 |
1S=1×单模光口 1M=1×多模光口 |
|
Connector:光口参数 |
SC05=SC接头,多模,1310nm,5km SC40=SC接头,单模,1310nm,40km |
|
Serial:串口 |
485/232=支持1路RS485,2路RS232 |
|
PS:电源输入 |
H1=100-240VAC,50/60Hz;220VDC(85-264VAC/120-300VDC),单路输入 |
选购配件
|
配件型号 |
配件注明 |
|
KOMFrm |
KOM机架装置板-482.6mm×132mm×128.5mm |
