KOM300A是一款绿色低功耗工业级光纤收发器，，，，，，，，提供1个百兆光口或SFP接口，，，，，，，，2个百兆电口，，，，，，，，即插即用 。。。。。其IP40防护的金属表壳，，，，，，，，抗强振动的卡轨座，，，，，，，，可选的12V/24V/48V/220V输入型号，，，，，，，，-40℃-+85℃极端环境温度适应能力及优良的EMC电磁兼容机能，，，，，，，，使该系列产品具备在恶劣工业环境下不变靠得住工作的能力，，，，，，，，可为电力，，，，，，，，智能交通，，，，，，，，石油石化，，，，，，，，工厂自动化等工业利用领域组建急剧不变的百兆终端接入网络保驾护航 。。。。。
| 产品规格 | |
| 技术参数 | 尺度 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) |
| 互换属性 | MAC表 2K 包缓冲区 1Mbit 包转发率 0.8Mpps 互换延长 <5μs |
| 接口 | 百兆端口 100Base-X, SFP接口 100Base-FX, 单/多模, SC接头 10/100Base-T(X), RJ45接口 |
| 批示灯 | 前面板批示灯 电源批示灯:PWR1,PWR2 接口批示灯:Link/ACT,Speed(电口);Link/ACT(光口) |
| 电源 | 输入电压 1S2T,1M2T: L2: 24-48VDC HV: 100-240VAC，，，，，，，，50/60Hz; 110-220VDC 1SFP2T: LV: 12-48VDC/18-30VAC 接入端子 L2: 5芯5.08mm间距插入式端子 HV: 3芯7.62mm间距插入式端子 LV: 4芯5.08mm间距插入式端子 功率 1S2T,1M2T: <2W (L2), <3.5W (HV) 1SFP2T: <2.3W (LV) 过载保唬唬唬�；；；；� 支持 反接保唬唬唬�；；；；� 支持 冗余保唬唬唬�；；；；� 支持(12/24/48VDC) |
| 机械结构 | 表壳 金属材质 散热方式 天然冷却,无电扇 防护等级 IP40 尺寸 30mm×115mm×91.5mm(W×H×D)(1S2T,1M2T) 31mm×114.5mm×94mm(W×H×D)(1SFP2T) 沉量 0.46Kg(1S2T,1M2T) 0.3Kg(1SFP2T) 装置方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+85℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 462741h (1S2T,1M2T) MTBF 5777888h (1SFP2T) 保建期 5年 |
| 认证 | CE, FCC |
| 行业尺度 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |

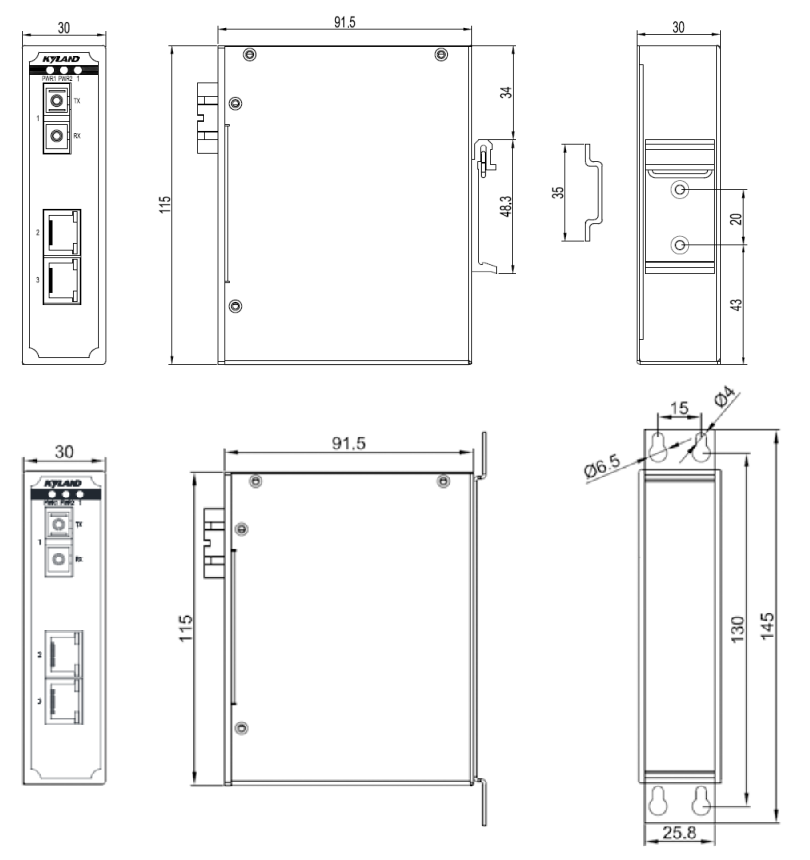

1S2T/1M2T:

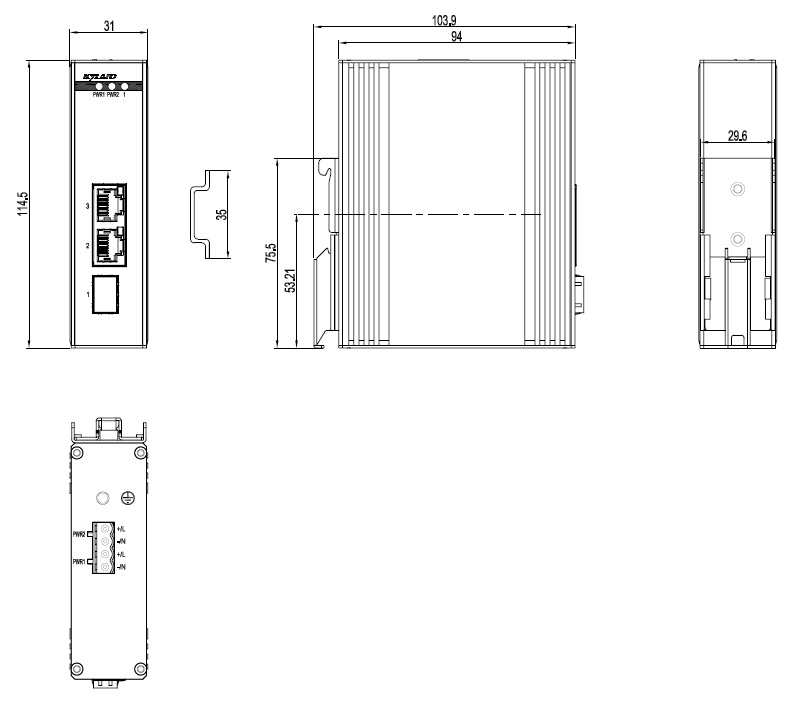

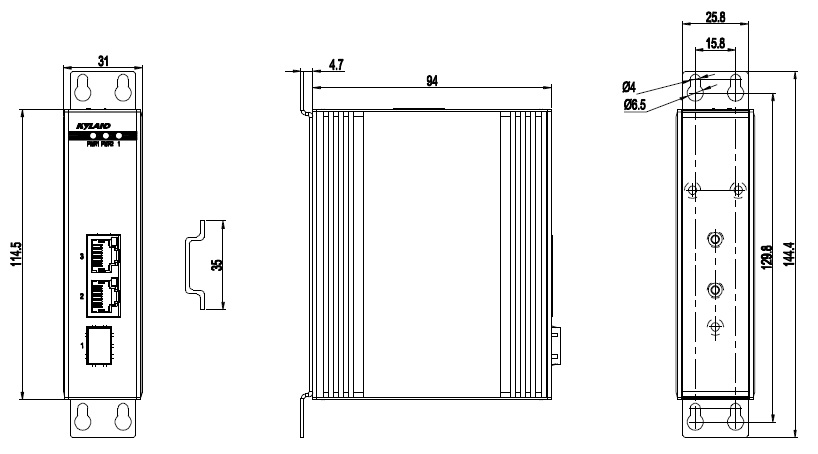

1SFP2T:
产品选型
| 型号 | 输出接口 | 电源 | 尺寸(W×H×D) |

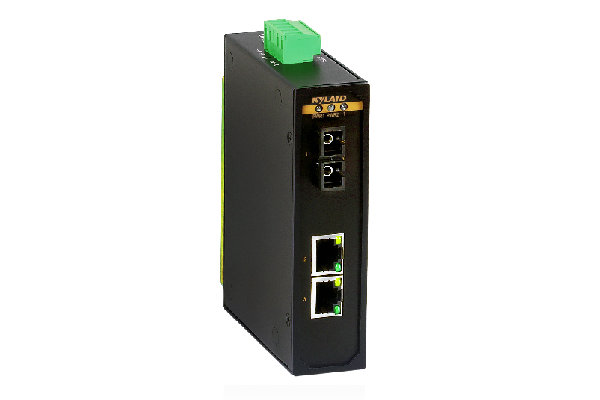

| KOM300A-1S2T-SC40-L2-L2 |
1×100Base-FX 单模光口, SC接头, 1310nm, 40km 2×10/100Base-T(X) RJ45电口 |
24-48VDC (18-72VDC),冗余输入 | 30mm×115mm×91.5mm |
| KOM300A-1S2T-SC40-HV |
1×100Base-FX 单模光口, SC接头, 1310nm, 40km 2×10/100Base-T(X) RJ45电口 |
100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路输入 | 30mm×115mm×91.5mm |
| KOM300A-1M2T-SC05-L2-L2 |
1×100Base-FX 多模光口, SC接头, 1310nm, 5km 2×10/100Base-T(X) RJ45电口 |
24-48VDC (18-72VDC),冗余输入 | 30mm×115mm×91.5mm |
| KOM300A-1M2T-SC05-HV |
1×100Base-FX 多模光口, SC接头, 1310nm, 5km 2×10/100Base-T(X) RJ45电口 |
100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路输入 | 30mm×115mm×91.5mm |

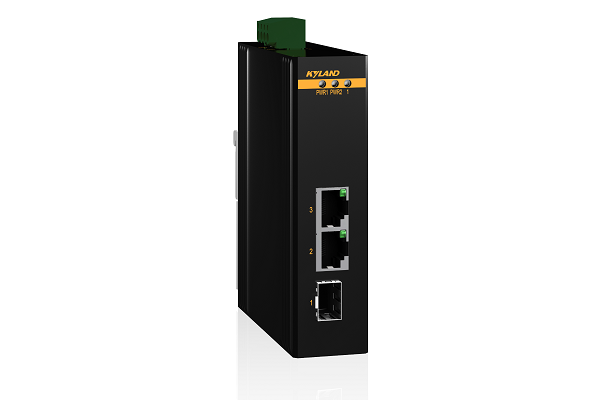

| KOM300A-1SFP2T-LV-LV |
1×100Base-X SFP接口 2×10/100Base-T(X) RJ45电口 |
12-48VDC/18-30VAC,冗余输入 | 31mm×114.5mm×94mm |
选购配件
|
配件型号 |
配件注明 |
|
DT-BGAZ-01 |
壁挂装置板 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
