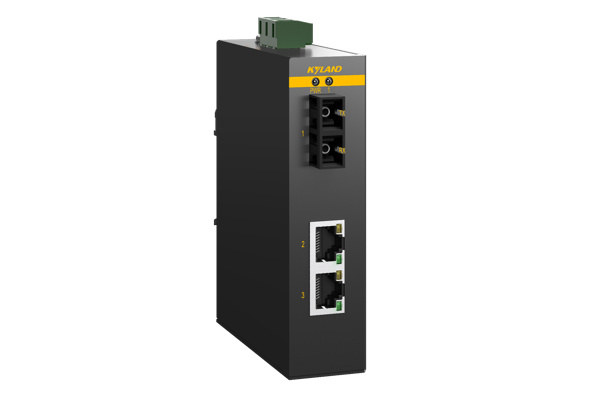

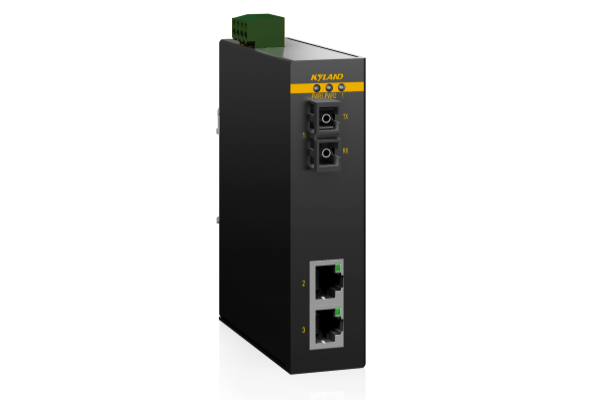

KOM300F工业级百兆光纤收发器支持1个百兆光口和2个百兆RJ45电口，， ， ，，，，，即插即用，， ， ，，，，，可提供12-48VDC冗余电源输入，， ， ，，，，，或85-264VAC/77-300VDC单路电源输入，， ， ，，，，，满足分歧业业的利用需要。。。。。。。拥有IP40防护的金属表壳，， ， ，，，，，抗强振动的卡轨座，， ， ，，，，，-40℃-+75℃极端环境温度适应能力及优良的EMC电磁兼容机能，， ， ，，，，，使该系列产品具备在恶劣工业环境下不变靠得住工作的能力，， ， ，，，，，可宽泛利用于电力，， ， ，，，，，交通，， ， ，，，，，石油石化等工业领域。。。。。。。
绿色工业以太网系列,满载功耗低至2.2W
支持1个百兆光口,2个百兆电口
宽领域电源输入
IP40防护等级
工业三级电磁兼容性要求
CE, FCC认证
| 产品规格 | |
| 技术参数 | 尺度 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) |
| 互换属性 | MAC表 2K 包缓冲区 1Mbit 包转发率 0.8Mpps 互换延长 <5μs |
| 接口 | 百兆端口 100Base-FX, 单/多模, SC接口 10/100Base-T(X), RJ45接口 |
| 批示灯 | 前面板批示灯 LV： 电源批示灯: PWR1,PWR2 接口批示灯: Link/ACT(电口);Link/ACT(光口) HV： 电源批示灯:PWR 接口批示灯:Link/ACT,Speed(电口);Link/ACT(光口) |
| 电源 | 输入电压 LV: 12-48VDC HV: 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) 接入端子 LV: 4芯5.08mm间距插入式端子 HV: 3芯7.62mm间距插入式端子 功率 <2.2W(LV), <2W(HV) 过载�；；；；；；；；� 支持 反接�；；；；；；；；� 支持 冗余�；；；；；；；；� 支持(LV) |
| 机械结构 | 表壳 金属材质 散热方式 天然冷却,无电扇 防护等级 IP40 尺寸 30mm×115mm×91.5mm(W×H×D) 沉量 0.4Kg 装置方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+75℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 478852h 保建期 5年 |
| 认证 | CE, FCC EMC: EN 55032, EN 61000-6-4, EN 61000-6-2 IEC 62368-1, EN 62368-1 |
| 行业尺度 | EMI: FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS: IEC61000-4-2(ESD): ±6kV (contact), ±8kV (air) IEC61000-4-3(RS): 10V/m (80MHz–2GHz) IEC61000-4-4(EFT): Power Port: ±2kV; Data Port: ±1kV IEC61000-4-5(Surge): Power Port: ±1kV/DM, ±2kV/CM; Data Port: ±1kV IEC61000-4-6(CS): 10V (150kHz–80MHz) 机械: IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |

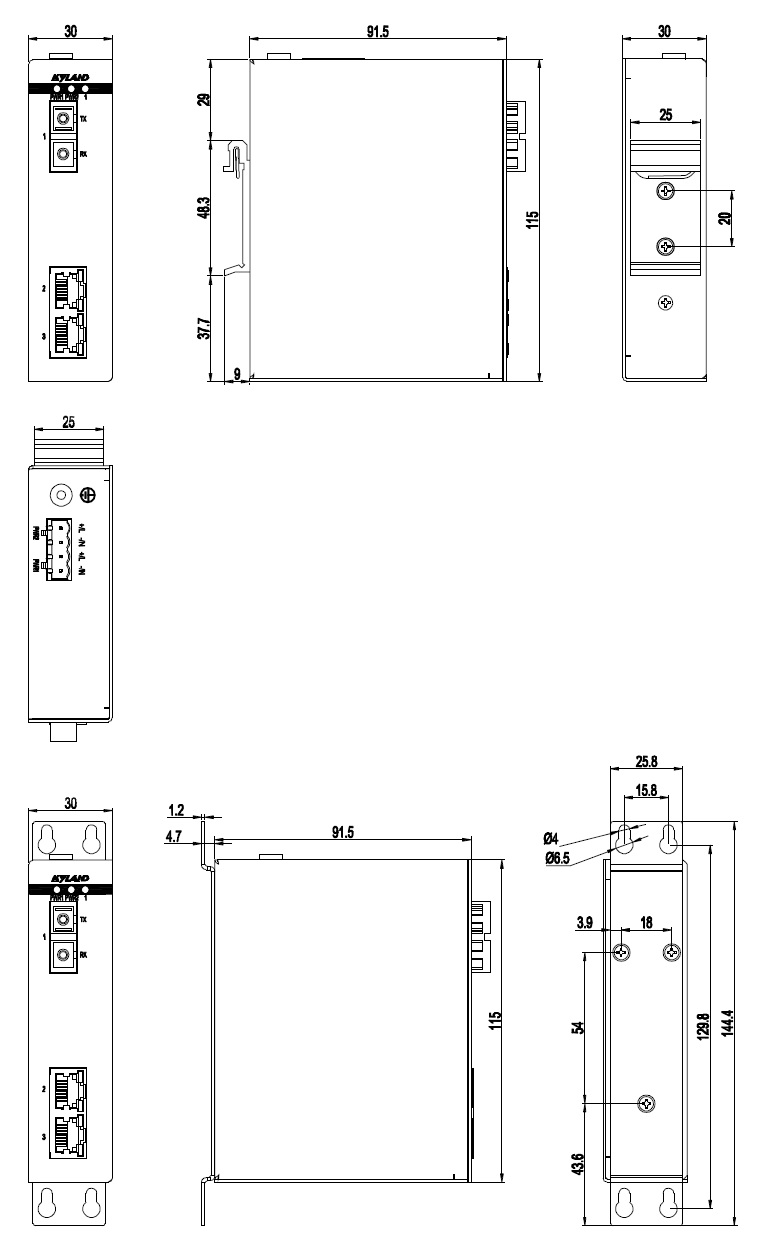

KOM300F-LV-LV:

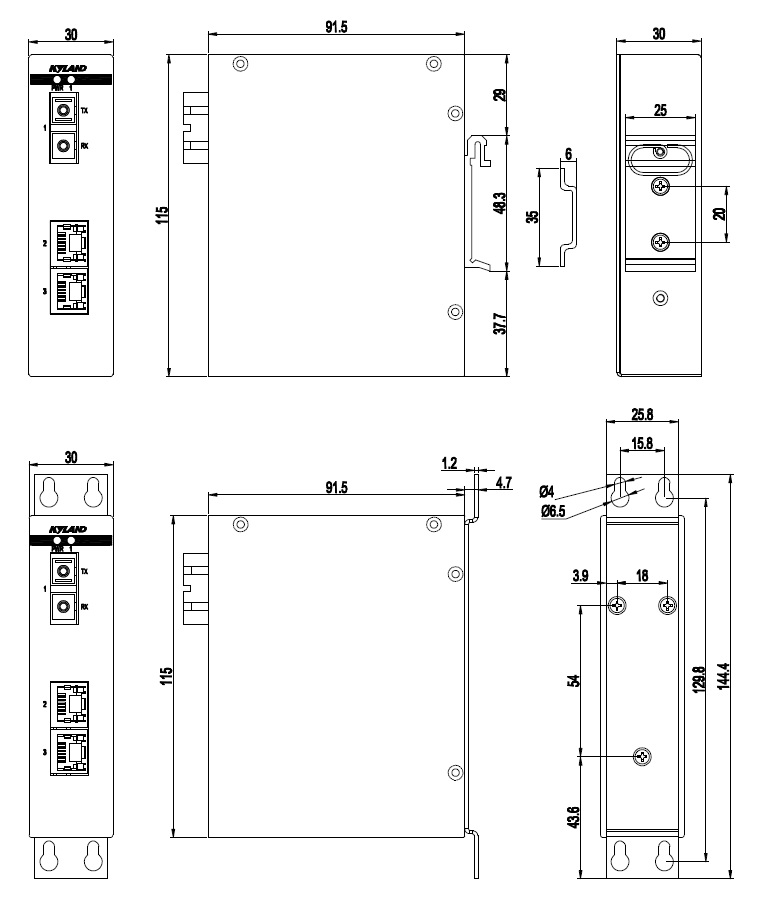

KOM300F-HV:
|
推荐型号 |
|||
|
产品型号 |
百兆光口 (100M) |
百兆电口 (10/100M RJ45) |
电源 |
|
KOM300F-1M2T-SC05-LV-LV |
1(多模,双纤,SC05) |
2 |
12-48VDC,冗余输入 |
|
KOM300F-1S2T-SC40-LV-LV |
1(单模,双纤,SC40) |
2 |
|
|
KOM300F-1M2T-SC05-HV |
1(多模,双纤,SC05) |
2 |
100-240VAC,110-220VDC, 单路输入 |
|
KOM300F-1S2T-SC40-HV |
1(单模,双纤,SC40) |
2 |
|
|
|
|||
|
选购配件 |
|||
|
配件型号 |
配件注明 |
||
|
DT-BGAZ-01 |
壁挂装置板 |
||
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
||
