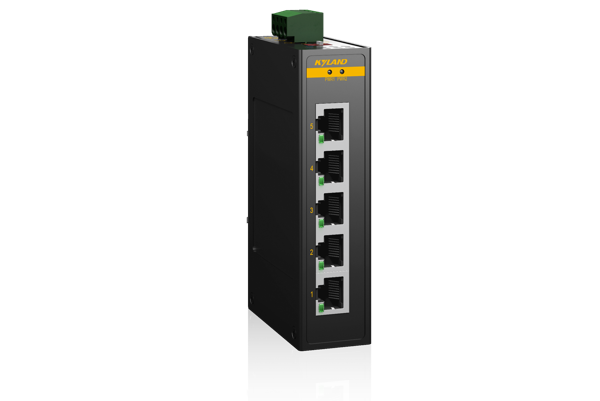

Opal5非网管互换机是专为工业自动化节造领域设计的产品。。。。。。。。Opal5支持5个百兆RJ45电口，，，，，，冗余电源输入，，，，，，设备顶部的拨码开关可用于节造广播风暴抑造职能和QoS职能的开启和关关。。。。。。。。IP30防护等级金属表壳，，，，，，-40℃ ~ +75℃极端环境温度适应能力，，，，，，支持QoS职能，，，，，，满足了分歧工业利用要求，，，，，，有效地分配网络带宽，，，，，，越发合理地利用网络资源以及确保了恶劣工业环境中急剧和靠得住的数据传输。。。。。。。。
| 产品规格 | |
| 技术参数 | 尺度 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3x (流控) IEEE 802.1p (优先级) |
| 互换属性 | MAC表 2K 包缓冲区 1Mbit 包转发率 0.75Mpps 互换延长 <10μs |
| 接口 | 百兆端口 10/100Base-T(X), RJ45接口 |
| 批示灯 | 前面板批示灯 电源批示灯: PWR1,PWR2 接口批示灯: Link/ACT(电口) |
| 拨码开关 | 开启/关关广播风暴抑造职能 开启/关关QoS职能 |
| 电源 | 输入电压 12-48VDC 接入端子 4芯5.08mm间距插入式端子 功率 2.0W 过载保唬唬唬� ；；； ；� 支持 反接保唬唬唬� ；；； ；� 支持 冗余保唬唬唬� ；；； ；� 支持 |

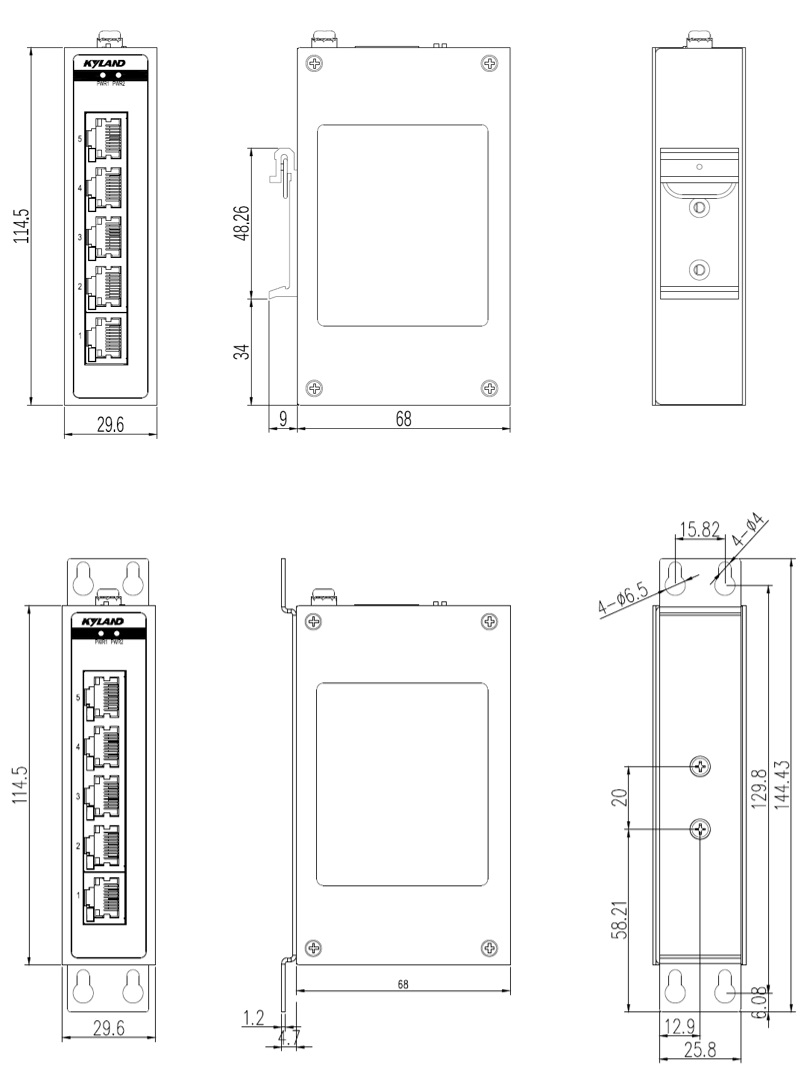

| 机械结构 | 表壳 金属材质 散热方式 天然冷却,无电扇 防护等级 IP30 尺寸 29.6mm×114.5mm×68mm (W×H×D) 沉量 0.2Kg 装置方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+75℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 5777888h 保建期 5年 |
| 认证 | CE, FCC |
| 行业尺度 | EMI: FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS: IEC61000-4-2(ESD): ±6kV (contact), ±8kV (air) IEC61000-4-3(RS): 10V/m (80MHz–2GHz) IEC61000-4-4(EFT): Power Port: ±2kV; Data Port: ±1kV IEC61000-4-5(Surge): Power Port: ±1kV/DM, ±2kV/CM; Data Port: ±1kV IEC61000-4-6(CS): 10V (150kHz–80MHz) 机械: IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
|
产品型号 |
输出接口 |
电源 |
|
Opal5-5T-LV-LV |
5×10/100Base-T(X) RJ45电口 |
12-48VDC, 冗余输入 |
选购配件
|
配件型号 |
配件注明 |
|
DT-BGAZ-01 |
壁挂装置板 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
