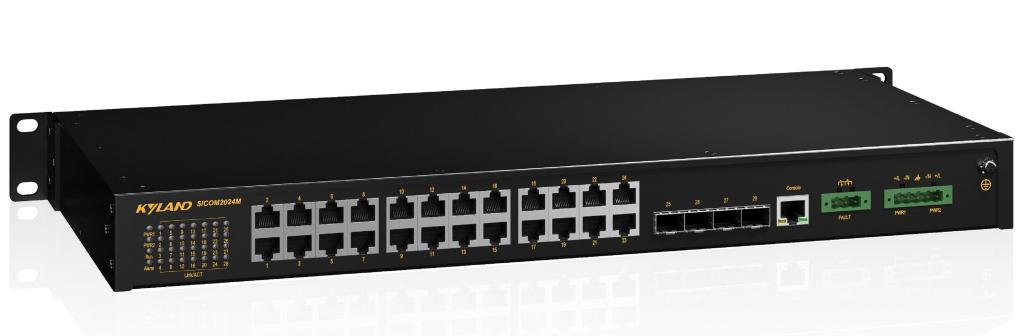

SICOM2024M是针对工业通讯系统需要设计的二层网管型工业以太网互换机，， ，，，最大支持4个千兆SFP接口，， ，，，24个百兆电口。。。。。。。SICOM2024M互换机为19英寸机架式装置，， ，，，支持前面板装置和后面板装置。。。。。。。SICOM2024M支持端口、VLAN、组播、Qos、急剧冗余环等丰硕的二层软件个性，， ，，，并支持Console、Telnet、Web多种治理方式以及基于SNMP的网管软件。。。。。。。目前已经宽泛利用在电力、轨路交通、智能交通畅业、自动节造行业等领域。。。。。。。
支持4个千兆SFP接口，， ，，，24个百兆电口
支持基于IEC62439-6 的DRP/DHP 冗余和谈，， ，，，网络自愈功夫<20ms
支持光口DDM职能
支持丰硕的安全职能
支持多种告警类型及日志纪录上传职能
| 软件职能 | |
| 互换职能 | 支持VLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口入方向限速 支持单播/组播/广播风暴抑造 支持静态ARP 支持ARP老化功夫设置 支持静态MAC配置 支持MAC老化功夫设置 支持MAC进建模式设置 |
| 冗余技术 | 支持DRP/DHP，， ，，，自愈功夫<20ms 支持DT-Ring, DT-Ring+, DT-VLAN和谈族，， ，，，自愈功夫<50ms 支持STP/RSTP/MSTP |
| 组播技术 | 支持IGMP snooping，， ，，，query 支持GMRP |
| 安全技术 | 支持IEEE 802.1x 支持HTTPS/SSL 支持SSH 支持RADIUS 支持TACACS+ 支持用户分级 支持用户登录超时退出机造 支持端口隔离 支持MAC地址数量限度 支持IP Source Guard 支持远程接见治理 |
| 服务质量治理 | 支持ACL,对L2-L7层数据进行过滤 支持802.1p(CoS),DSCP 支持SP,WRR队列调度 支持端口流量整形及队列流量整形 |
| 治理与守护 | 支持Console，， ，，，Telnet，， ，，，WEB治理方式 支持SNMPv1/v2c/v3，， ，，，可通过Kyvision集中治理 支持FTP/TFTP/HTTP方式软件升级 支持FTP/TFTP/HTTP方式配置文件上传下载 支持IP/MAC矛盾告警，， ，，，失电告警，， ，，，电源告警，， ，，，温度告警，， ，，，端口状态告警，， ，，，端口流量异常告警，， ，，，端口CRC谬误/丢包率告警，， ，，，环告警，， ，，，CPU/内存利用率告警，， ，，，光功率告警，， ，，，配置调换告警，， ，，，用户登入登出告警 支持RMON（统计组，， ，，，汗青组，， ，，，告警组，， ，，，事务组） 支持本地端口镜像，， ，，，远程端口镜像 支持Syslog，， ，，，可保留到Flash或发送到日志服务器，， ，，，可将日志通过HTTP方式导出 支持环路�；；；；；；；� 支持Link-check 支持LLDP 支持DDM 支持IPV4/IPV6 |
| IP治理 | 支持DHCP server/client/snooping/option 82 |
| 时钟治理 | 支持SNTP client 支持NTP client 支持RTC 支持时区和夏令时配置 |
| 产品规格 | |
| 技术参数 | IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) |
| 互换属性 | 优先级队列 8 VLAN数 4K 组播组数 511 MAC表 8K 包缓冲区 4.1Mbit 包转发率 9.5Mpps 互换延长 <10μs |
| 接口 | 千兆端口 1000Base-X SFP接口 百兆端口 100Base-X SFP接口 ，， ，，，10/100Base-T(X) RJ45接口 Console口 RS232,RJ45接口 告警端口 3芯5.08mm间距插入式端子 |
| 批示灯 | 运行批示灯:Run 告警批示灯:Alarm 电源批示灯:PWR1,PWR2 接口批示灯:Link/ACT,Speed |
| 电源 | 输入电压 24-48VDC(18-72VDC) 100-240VAC,50/60Hz；；；；；；；110-220VDC (85-264VAC/77-300VDC) 接入端子 5芯5.08mm间距插入式端子 功率 < 13W 过载�；；；；；；；� 支持 反接�；；；；；；；� 支持 冗余�；；；；；；；� 支持 |
| 机械结构 | 表壳 金属材质 散热方式 天然冷却，， ，，，无电扇 防护等级 IP40 尺寸 482.6mm×44mm×200mm(W×H×D); 沉量 <3Kg 装置方式 19英寸1U机架式 |
| 环境 | 工作温度 -40℃～+85℃ 贮存温度 -40℃～+85℃ 相对湿度 5-95%无凝露 |
| 质保 | MTBF 318296h 保建期 5年 |
| 行业尺度 | EMI FCC CFR47 Part 15,EN55022/CISPR22,ClassA EMS GB/T 17626.2(ESD) ±6kV(contact),±8kV(air) GB/T 17626.3(RS) 10V/m(80MHz-1GHz) GB/T 17626.4(EFT) Power Port:±2kV;Data Port:±1kV GB/T 17626.5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±2kV GB/T 17626.6(CS) 10V(150kHz-80MHz) GB/T 17626.8(工频磁场) 100A/m(cont.),1000A/m(1s-3s) GB/T 17626.9(脉冲磁场) 1000A/m GB/T 17626.10(阻尼振荡) 10A/m GB/T 17626.18(振荡波) 2kV/CM,1kV/DM GB/T 17626.16(共模传导) 10V(cont.),100V(1s) |
推荐型号
| 产品型号 | 型号注明 |
| SICOM2024M-4SFP24T-HV-HV | 4×100Base-X，， ，，，1000Base-X SFP接口，， ，，，24×10/100Base-T(X)电口，， ，，，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)冗余电源 |
| SICOM2024M-4SFP24T-L2-L2 | 4×100Base-X，， ，，，1000Base-X SFP接口，， ，，，24×10/100Base-T(X)电口，， ，，，24-48VDC(18-72VDC)冗余电源 |
选购配件
| 配件型号 | 配件注明 |
| 千兆SFP�？？？ ？？？？？� | 参考工业级千兆SFP�？？？ ？？？？？檠」罕� |
| 百兆SFP�？？？ ？？？？？� | 参考工业级百兆SFP�？？？ ？？？？？檠」罕� |
| RJ45防尘罩 | 单口RJ45防尘罩，， ，，，型号：DT-FCZ-RJ45-01 |
| 串口线 | RJ45/DB9，， ，，，2米，， ，，，编码：111030019 |
| 电源线 | 3相电源线，， ，，，3米，， ，，，编码：111020004 |
| 电源端子 | 5芯5.08毫米间距电源端子，， ，，，编码：107010590 |
| 告警端子 | 3芯5.08毫米间距告警端子，， ，，，编码：107011537 |
| 挂耳 | 单个装置挂耳，， ，，，编码：109999003 |
