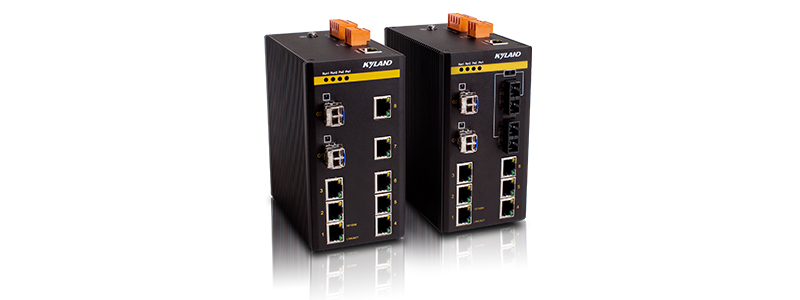

SICOM3000网管型互换机支持2个千兆SFP接口， ，，，，2个光电可选百兆接口和6个百兆电口。。。。 。SICOM3000拥有IP41防护的金属表壳， ，，，，抗强振动的卡轨座， ，，，，-40℃-+85℃极端环境温度适应能力及优良的EMC电磁兼容机能， ，，，，使该系列产品具备在恶劣工业环境下不变靠得住工作的能力， ，，，，同时提供12V/24V/48V/220V可选电源输入型号， ，，，，满足分歧业业的利用需要。。。。 。SICOM3000支持DT-Ring和谈族(自愈功夫<50ms)， ，，，，DRP/DHP（自愈功夫<20ms）， ，，，，RSTP， ，，，，VLAN， ，，，，组播， ，，，，QoS， ，，，，SSH， ，，，，SSL等丰硕的二层软件个性， ，，，，并支持CLI、Telnet、Web多种治理方式以及基于SNMPv1/v2c/v3网管软件。。。。 。目前该产品已宽泛利用于风电， ，，，，配网， ，，，，交通， ，，，，石油石化等工业领域。。。。 。
2个千兆光口,传输距离40km,8个百兆电口（特殊型号支持POE职能）
支持DT-Ring和谈族, DRP/DHP和RSTP， ，，，，支持总线型、星型、自愈环型等网络拓扑， ，，，，组建自愈光纤环网， ，，，，在一个网络断点的情况下不影响整个网络通讯
支持GMRP,DHCP,SNMP,QoS
单台互换机的端口数据转发时延 <5μs
支持HTTPS, SSH加强网络安全性
IEC61850-3 & IEEE1613 (KEMA认证) KEMA,UL508,
Class I Div 2,CE,FCC认证
| 软件职能 | |
| 互换职能 | 支持VLAN, PVLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口限速 支持广播风暴抑造 |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN和谈族， ，，，，自愈功夫<50ms 支持DRP/DHP,自愈功夫<20ms 支持STP/RSTP |
| 组播技术 | 支持IGMP Snooping 支持GMRP 支持静态组播 |
| 安全技术 | 支持HTTPs/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持端口MAC地址绑定 |
| 服务质量治理 | 支持 Qos, 802.1p(CoS)， ，，，， DSCP， ，，，， TOS/DiffSer， ，，，，,支持SP， ，，，，WRR队列调度 |
| 治理与守护 | 支持Console, Telnet, WEB治理方式 支持SNMPv1/v2c/v3， ，，，，可通过Kyvision集中治理 支持FTP/TFTP软件升级 支持电源告警， ，，，，端口告警和环告警 支持环路检测 支持CRC�；； ；；；； ；；� 支持RMON 支持端口镜像 支持线缆检测 支持Syslog 支持LLDP 支持Link-check |
| IP治理 | 支持DHCP server/snooping/client， ，，，，DHCP Option 82 |
| 时钟治理 | 支持SNTP Client |
| 产品规格 | |
| 尺度 | IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T和100Base-FX) IEEE 802.3z (1000Base-SX/LX) IEEE802.3x (流控) IEEE 802.1p (优先级) IEEE 802.1Q (VLAN) IEEE 802.1w (RSTP) IEEE802.1X IEEE802.3ab |
| 互换属性 | 优先级队列 4 VLAN数 256 VLAN ID 1~4093 组播组数 256 MAC表 8K 包缓冲区 4Mbit 包转发率 4.2Mpps 背板带宽 24Gbps 互换延长 <5μs |
| 接口 | 千兆端口 1000Base-X, SFP接口 百兆端口 100Base-FX,单/多模,SC/ST/FC任选; 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max, 2A Max |
| 批示灯 | 前面板批示灯 运行批示灯:Run 告警批示灯:Alarm 电源批示灯:PWR1,PWR2 接口批示灯:Link/ACT,Speed(电口);Link/ACT(光口) |
| 电源 | 输入电压 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC); 24-48VDC(18-72VDC); 12-24VDC(9-36VDC) 接入端子 5芯5.08mm间距插入式端子 功率 <10W 过载�；； ；；；； ；；� 支持 反接�；； ；；；； ；；� 支持 冗余�；； ；；；； ；；� 支持(12/24/48VDC) |
| 机械结构 | 表壳 金属材质 散热方式 天然冷却， ，，，，无电扇 防护等级 IP41 尺寸 75mm×140mm×123mm(W×H×D) 沉量 1.0Kg 装置方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+85℃ 贮存温度 -40℃～+85℃ 相对湿度 0～95%无凝露 |
| 质保 | MTBF 223350h 保建期 5年 |
| 认证 | KEMA: 选取HV:100-240VAC,50/60Hz;110-220VDC电源的型号. UL508, Class I Div 2: 选取L2:24-48VDC电源的型号. CE(EMC), FCC: 选取L2:24-48VDC; L5:12-24VDC电源的型号. |
| 行业尺度 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
推荐型号
|
产品型号 |
SICOM3000-Ports-Connector-PS |
|
代码界说 |
代码选型 |
|
Ports:端口 |
2GX2S6T=2×1000Base-X, SFP接口;2×100Base-FX,单模光口;6×10/100Base-T(X) RJ45电口 2GX2M6T=2×1000Base-X, SFP接口;2×100Base-FX,多模光口;6×10/100Base-T(X) RJ45电口 2GX8T=2×1000Base-X, SFP接口;8×10/100Base-T(X) RJ45电口 2S6T=2×100Base-FX,单模光口;6×10/100Base-T(X) RJ45电口 2M6T=2×100Base-FX,多模光口;6×10/100Base-T(X) RJ45电口 8T=8×10/100Base-T(X) RJ45电口 |
|
Connector:百兆光口参数 |
SC05=SC接头,多模,1310nm,5km ST05=ST接头,多模,1310nm,5km FC05=FC接头,多模,1310nm,5km SC40=SC接头,单模,1310nm,40km ST40=ST接头,单模,1310nm,40km FC40=FC接头,单模,1310nm,40km SC60=SC接头,单模,1310nm,60km SC80=SC接头,单模,1550nm,80km NA：无百兆光口时, Connector项为空 |
|
PS：电源输入 |
L2-L2=24-48VDC(18-72VDC),冗余输入 L5-L5=12-24VDC(9-36VDC),冗余输入 HV=100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路输入 |
选购配件
|
配件型号 |
配件注明 |
|
千兆SFP模浚� ？？？� |
参考工业级千兆SFP模浚� ？？？檠」罕� |
|
DT-BGAZ-05 |
壁挂装置板 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
Kyland-SICOM3000-Datasheet-CN SICOM3000工业以太网互换机硬件装置手册_V10 SICOM3000工业以太网互换机Web操作手册_V13
