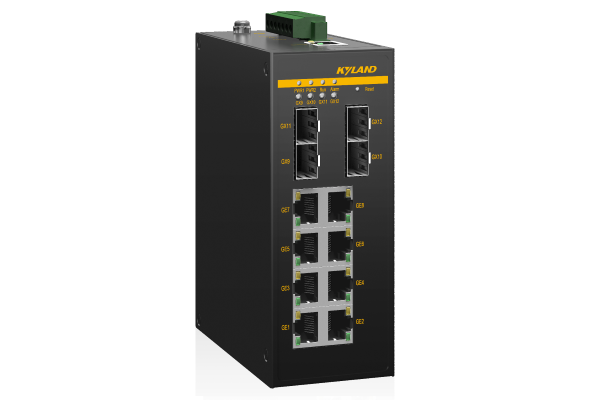

SICOM3000A系列是二层卡轨式治理型工业以太网互换机，，，，，支持4个100/1000M SFP接口+8个千兆电口，，，，，或4个100/1000M SFP接口+16个千兆电口，，，，，12/24/48/110/220V电压输入。。。。。。。SICOM3000A支持DT-Ring和谈族(自愈功夫<50ms)，，，，，DRP/DHP（自愈功夫<20ms），，，，，STP/RSTP/MSTP，，，，，VLAN，，，，，组播，，，，，QoS，，，，，SSH等丰硕的二层软件个性，，，，，并支持CLI、Telnet、Web多种治理方式以及基于SNMPv1/v2c/v3的网管软件。。。。。。。SICOM3000A拥有IP40防护的金属表壳，，，，，抗强振动的卡轨座，，，，，极端环境温度适应能力及优良的EMC电磁兼容机能，，，，，使该系列产品具备在恶劣工业环境下不变靠得住工作的能力。。。。。。。产品可宽泛利用于工厂自动化，，，，，交通，，，，，石油石化，，，，，风电，，，，，配网等工业领域。。。。。。。
支持4个100Base-X, 1000Base-X SFP接口，，，，，8个千兆电口或16个千兆电口
支持冗余和谈：DT-Ring(自愈功夫<50ms)，，，，，DRP/DHP（自愈功夫<20ms），，，，，STP/RSTP/MSTP等
支持安全技术：HTTPS/SSL，，，，，SSH，，，，，TACACS+，，，，，IEEE802.1X，，，，，RADIUS，，，，，用户分级，，，，，端口隔离
支持CLI、Telnet、Web多种治理方式以及基于SNMPv1/v2c/v3的网管软件
支持DDM
IP40防护等级
| 软件职能 | |
| 互换职能 | 支持VLAN 支持GVRP 支持端口聚合, LACP 支持端口流控 支持端口限速 支持端口风暴抑造 |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN和谈族，，，，，自愈功夫<50ms 支持DRP/DHP,自愈功夫<20ms 支持STP/RSTP/MSTP等 |
| 组播技术 | 支持IGMP Snooping 支持GMRP 支持静态组播 |
| 安全技术 | 支持HTTPS/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持RADIUS 支持用户分级 支持端口隔离 支持IP Source Guard |
| 服务质量治理 | 支持QoS, 802.1p(CoS), DSCP 支持SP, WRR队列调度 支持ACL |
| 工业和谈 | 支持EtherNet/IP 支持Modbus/TCP |
| 治理与守护 | 支持Console, Telnet, WEB治理方式 支持SNMPv1/v2c/v3，，，，，可通过Kyvision集中治理 支持FTP/TFTP/HTTP方式软件升级 支持FTP/TFTP/HTTP方式配置文件上传下载 支持电源告警, IP/MAC矛盾告警, 内存/CPU利用率告警, 端口告警, 环告警, 端口流量告警, CRC及丢包率告警, SFP接口接管光功率告警和发送光功率告警, 温度告警 支持DDM (SFP接口) 支持环路检测 支持RMON 支持端口镜像 支持Syslog 支持LLDP 支持Link-check 支持IPv4/IPv6 |
| IP治理 | 支持DHCP server/snooping/client, DHCP Option 82 支持ARP |
| 时钟治理 | 支持SNTP Client 支持NTP Client 支持时区和夏令时配置 |
| 路由 | 支持静态路由 |
| 产品规格 | |
| 技术参数 | 尺度 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3ab (1000Base-T) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (链路聚合) IEEE 802.3x (流控) IEEE 802.1p (优先级) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) |
| 互换属性 | 优先级队列 8 VLAN数 4094 VLAN ID 1～4093 组播组数 511 MAC表 8K 包缓冲区 4.1Mbit 包转发率 18Mpps (4GX8GE) 29.8Mpps (4GX16GE) 互换容量 24Gbps (4GX8GE) 40Gbps (4GX16GE) 互换延长 <5μs 超长帧长度 10000 bytes |
| 接口 | 千兆端口 100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 10/100/1000Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 3芯5.08mm间距插入式端子(HV), 7芯5.08mm间距插入式端子(LV), 250VAC/220VDC Max, 2A Max |
| 批示灯 | 前面板批示灯 运行批示灯:Run 告警批示灯:Alarm 电源批示灯:PWR1,PWR2 环批示灯:Ring(HV) 接口批示灯:Link/ACT, Speed(电口); Link/ACT, Speed (光口) |
| 按钮 | Reset:支持沉启和复原默认配置 |
| 电源 | 输入电压 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)(HV) 12-48VDC(LV) 接入端子 3芯7.62mm间距插入式端子(HV) 7芯5.08mm间距插入式端子(LV) 功率 <13W (4GX8GE) <19.5W (4GX16GE) 过载保�； ；；；；；；� 支持 反接保�； ；；；；；；� 支持 冗余保�； ；；；；；；� 支持(LV) |
| 机械结构 | 表壳 金属材质 散热方式 天然冷却,无电扇 防护等级 IP40 尺寸 88mm×135mm×137mm (4GX8GE-HV) (W×H×D) 102mm×135mm×137mm (4GX16GE-HV) (W×H×D) 53.6mm×134mm×106mm (4GX8GE-LV) (W×H×D) 87.1mm×134mm×106mm (4GX16GE-LV) (W×H×D) 沉量 1.5Kg (4GX8GE-HV) 1.9Kg (4GX16GE-HV) 0.65Kg (4GX8GE-LV) 1.0Kg (4GX16GE-LV) 装置方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+75℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 1317486h (4GX8GE) 1097144h (4GX16GE) 保建期 5年 |
| 认证 | CE, FCC EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2 Rail Traffic: EN 50121-4 IEC 62368-1, EN 62368-1 |
| 行业尺度 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |

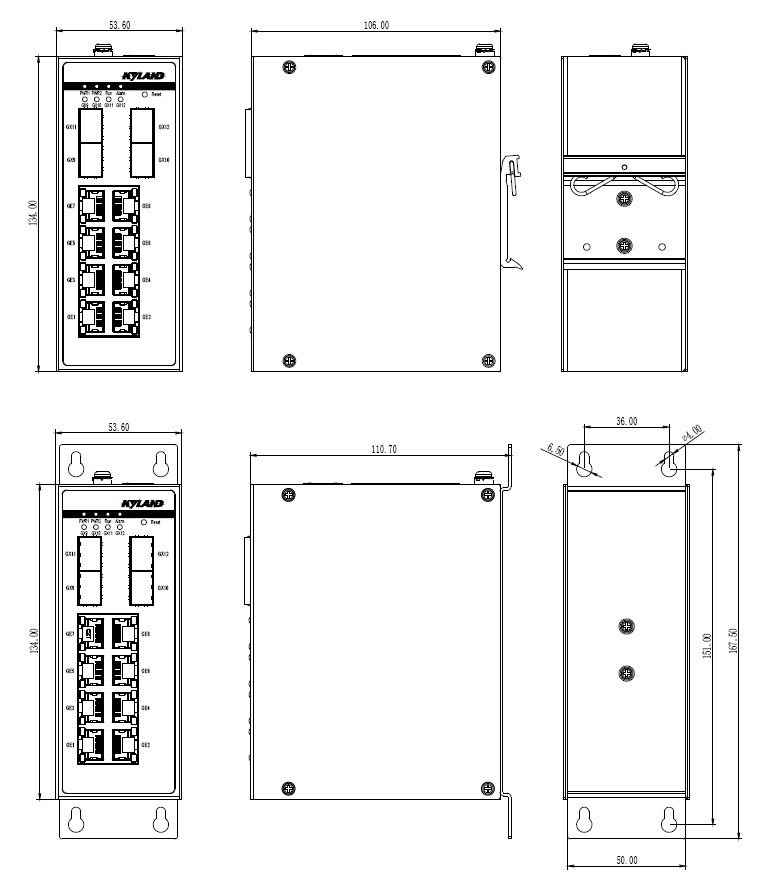

SICOM3000A-4GX8GE-LV-LV：

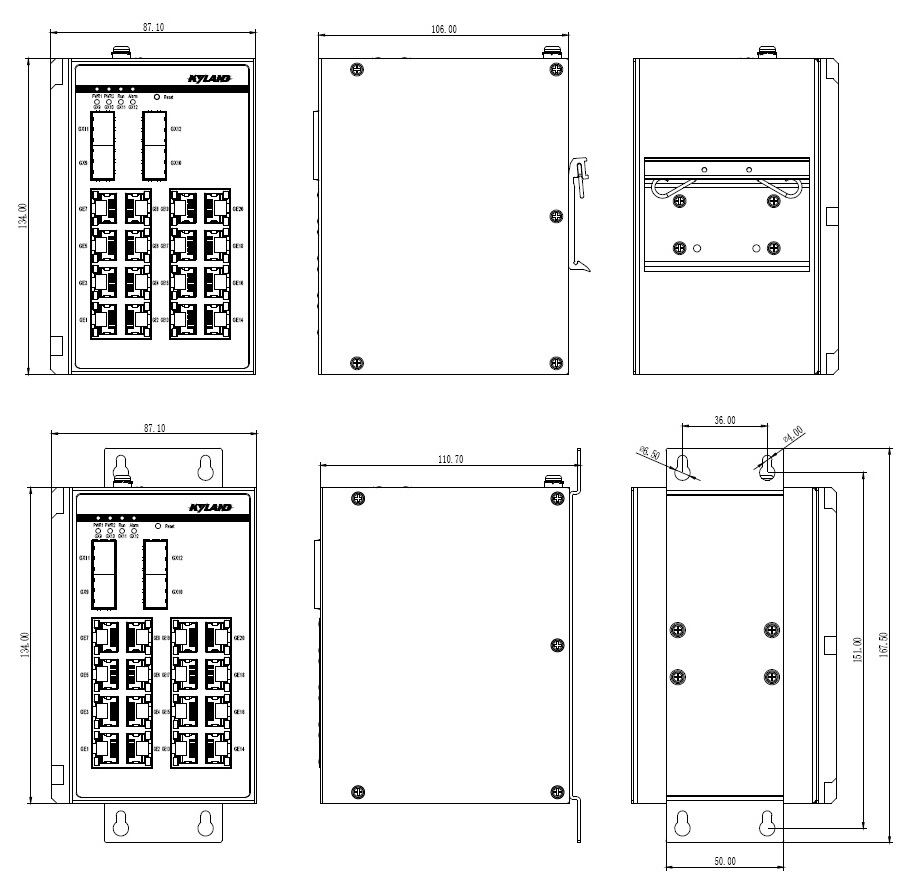

SICOM3000A-4GX16GE-LV-LV：

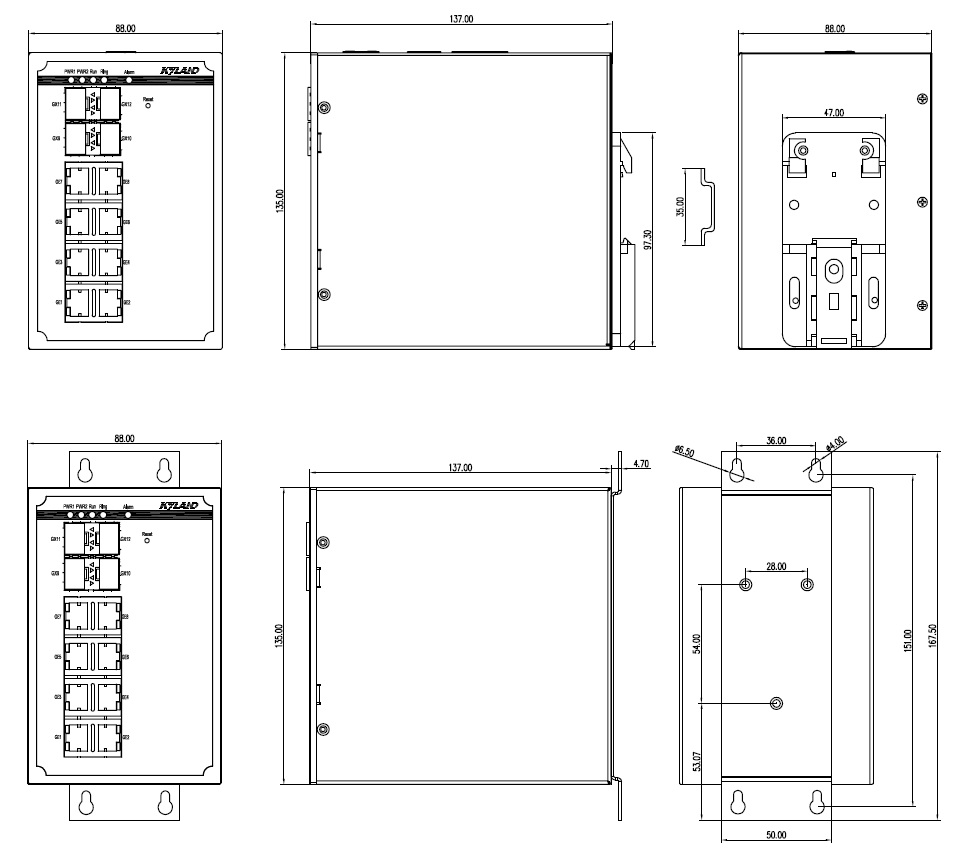

SICOM3000A-4GX8GE-HV：

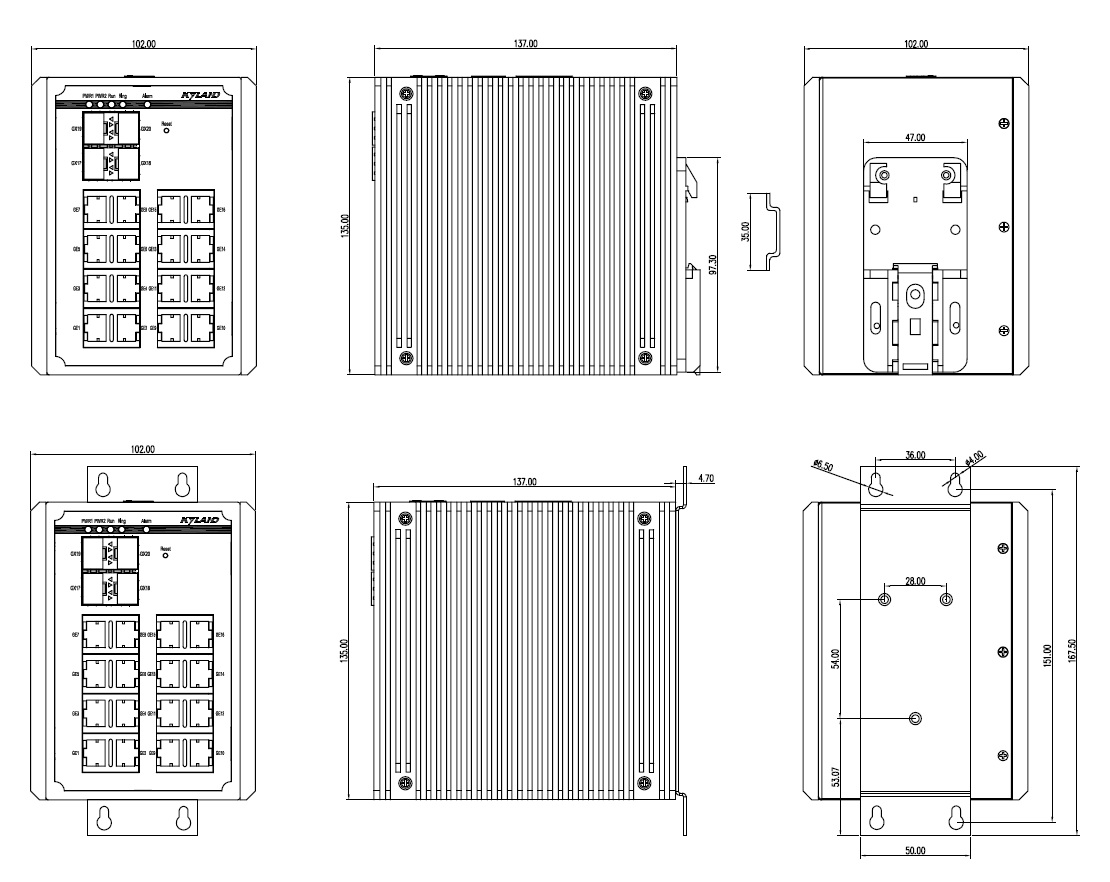

SICOM3000A-4GX16GE-HV：
产品选型
| 产品型号 | 输出接口 | 电源 |
| SICOM3000A-4GX8GE-LV-LV | 4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 8×10/100/1000Base-T(X) RJ45电口 | 12-48VDC,冗余输入 |
| SICOM3000A-4GX8GE-HV | 4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 8×10/100/1000Base-T(X) RJ45电口 | 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路输入 |
| SICOM3000A-4GX16GE-LV-LV | 4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 16×10/100/1000Base-T(X) RJ45电口 | 12-48VDC,冗余输入 |
| SICOM3000A-4GX16GE-HV | 4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 16×10/100/1000Base-T(X) RJ45电口 | 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路输入 |
选购配件
|
配件型号 |
配件注明 |
|
SFP�？？？？？� |
参考工业级SFP�？？？？？檠」罕� |
|
DT-BGAZ-02 |
壁挂装置板 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
|
RJ45/DB9-2M |
串口网管线，，，，，RJ45/DB9，，，，，2米，，，，，编码：111030019 |
