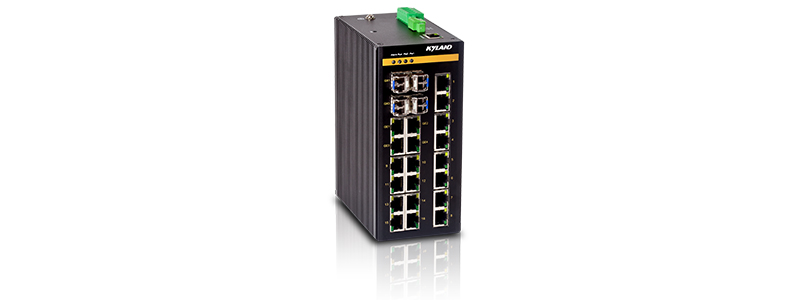

SICOM3016B系列网管型互换机是专为工业利用领域设计的高密度端口产品，， ，， ，，最多支持4个千兆Combo接口和16个百兆电口。。。。 。。。。其牢固的金属表壳，， ，， ，，肋性散热设计，， ，， ，，电源侧的过流，， ，， ，，过压，， ，， ，，EMC防护设计，， ，， ，，信号口的EMC防护设计等工业个性，， ，， ，，使该系列产品具备在恶劣工业环境下不变靠得住工作的能力。。。。 。。。。SICOM3016B支持DT-Ring和谈族(自愈功夫<50ms)，， ，， ，， RSTP，， ，， ，，VLAN，， ，， ，，组播，， ，， ，，QoS等丰硕的二层软件个性，， ，， ，，并支持CLI、Telnet、Web多种治理方式以及基于SNMPv1/v2c的网管软件。。。。 。。。。
| 软件职能 | |
| 互换职能 | 支持VLAN, PVLAN 支持端口聚合 支持端口流控 支持端口限速 支持广播风暴抑造 |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN和谈族, 自愈功夫<50ms 支持DRP,自愈功夫<20ms 支持STP/RSTP |
| 组播技术 | 支持IGMP Snooping 支持GMRP 支持静态组播 |
| 安全技术 | 支持端口隔离 |
| 服务质量治理 | 支持SP, WRR队列调度 支持ACL |
| 治理与守护 | 支持Console, Telnet, WEB治理方式 支持SNMPv1/v2c, 可通过Kyvision集中治理 支持FTP软件升级 支持IP/MAC矛盾告警,电源告警,端口告警和环告警 支持环路检测 支持CRC�；；；；；；；� 支持RMON 支持端口镜像 支持Syslog 支持LLDP 支持Link-check |
| IP治理 | 支持DHCP Server/Client |
| 时钟治理 | 支持SNTP Server/Client |
| 产品规格 | |
| 尺度 | IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3z (1000Base-SX/LX) IEEE802.3x (流控) IEEE 802.1p (优先级) IEEE 802.1Q (VLAN) IEEE 802.1D(STP) IEEE 802.1w (RSTP) |
| 互换属性 | 优先级队列 4 VLAN数 256 VLAN ID 1～4093 组播组数 256 MAC表 8K 包缓冲区 4Mbit 包转发率 8.3Mpps 互换延长 <10μs |
| 接口 | 千兆端口 1000Base-X, SFP接口; 10/100/1000Base-T(X), RJ45接口 百兆端口 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 3芯3.81mm间距插入式端子,250VAC/220VDC Max, 2A Max |
| 批示灯 | 前面板批示灯 运行批示灯:Run 告警批示灯:Alarm 电源批示灯:PWR1,PWR2 接口批示灯:Link/ACT,Speed(电口), Link/ACT(光口) |
| 电源 | 输入电压 100-240VAC,50/60Hz;220VDC(85-264VAC/120-300VDC); 48VDC(36-72VDC); 24VDC(18-36VDC) 接入端子 5芯5.08mm间距插入式端子 功率 <14W 过载�；；；；；；；� 支持 反接�；；；；；；；� 支持 冗余�；；；；；；；� 支持(24/48VDC) |
| 机械结构 | 表壳 金属材质 散热方式 天然冷却,无电扇 防护等级 IP40 尺寸 75mm×165mm×123mm(W×H×D) 沉量 1.2Kg 装置方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+85℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 334038h 保建期 5年 |
| 认证 | 认证 CE(EMC), FCC: 选取L3:24VDC电源的型号. |
| 行业尺度 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
推荐型号
|
产品型号 |
SICOM3016B-Ports-PS1-PS2 SICOM3016B-Ports-PS1 |
|
代码界说 |
代码选型 |
|
Ports:端口 |
4G16T=4×1000Base-X,10/100/1000Base-T(X) Combo接口; 16×10/100Base-T(X) RJ45电口 2G2GE16T=2×1000Base-X, 10/100/1000Base-T(X) Combo接口; 2×10/100/1000Base-T(X) RJ45电口; 16×10/100Base-T(X) RJ45电口 |
|
PS1-PS2:冗余电源输入 |
L1-L1=48VDC(36-72VDC),冗余输入 L3-L3=24VDC(18-36VDC),冗余输入 |
|
PS1:单电源输入 |
H1=100-240VAC,50/60Hz;220VDC(85-264VAC/120-300VDC),单路输入 |
选购配件
|
配件型号 |
配件注明 |
|
千兆SFP模浚�？？？？？� |
参考工业级千兆SFP模浚�？？？？？檠」罕� |
|
DT-BGAZ-05 |
壁挂装置板 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
Kyland-SICOM3016B-Datasheet-CN SICOM3016B工业以太网互换机硬件装置手册_V21 SICOM3016B工业以太网互换机Web操作手册_V22
