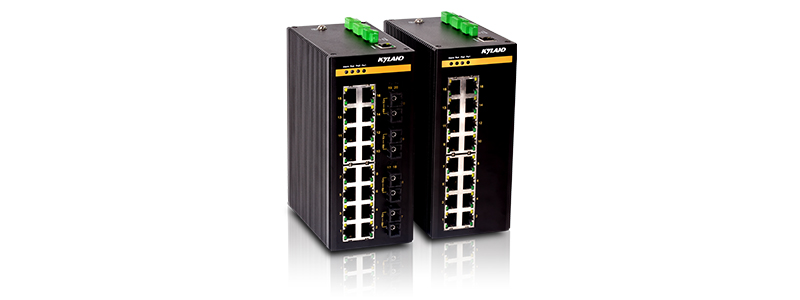

SICOM3016

20端口二层网管型卡轨式互换机

产品简介

SICOM3016系列网管型互换机是专为工业利用领域设计的高密度端口产品，，，，，最多支持4个百兆光口和16个百兆电口。。。。。其牢固的金属表壳，，，，，肋性散热设计，，，，，电源侧的过流，，，，，过压，，，，，EMC防护设计，，，，，信号口的EMC防护设计等工业个性，，，，，使该系列产品具备在恶劣工业环境下不变靠得住工作的能力。。。。。SICOM3016支持DT-Ring和谈族(自愈功夫<50ms)，，，，， RSTP，，，，，VLAN，，，，，组播，，，，，QoS等丰硕的二层软件个性，，，，，并支持CLI、Telnet、Web多种治理方式以及基于SNMPv1/v2c的网管软件。。。。。

关键个性

4个百兆光口, 16个百兆电口
支持DT-Ring和谈族和RSTP
支持24V, 110V, 220V电源输入
CE,FCC认证

机能参数

软件职能
	互换职能	支持VLAN, PVLAN 支持端口聚合支持端口流控支持端口限速支持广播风暴抑造
	冗余技术	支持DT-Ring, DT-Ring+, DT-VLAN和谈族, 自愈功夫<50ms 支持STP/RSTP
	组播技术	支持IGMP Snooping 支持GMRP 支持静态组播
	服务质量治理	支持SP, WRR队列调度
	治理与守护	支持Console, Telnet, WEB治理方式支持SNMPv1/v2c, 可通过Kyvision集中治理支持FTP软件升级支持IP/MAC矛盾告警, 电源告警, 端口告警和环告警支持RMON 支持端口镜像支持LLDP 支持Link-check
	时钟治理	支持SNTP Server/Client
产品规格
	尺度	IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX和100Base-FX) IEEE802.3x (流控) IEEE 802.1p (优先级) IEEE 802.1Q (VLAN) IEEE 802.1D(STP) IEEE 802.1w (RSTP)
	互换属性	优先级队列 4 VLAN数 256 VLAN ID 1～4093 组播组数 256 MAC表 8K 包缓冲区 2Mbit 包转发率 3.0Mpps 互换延长 <5μs
	接口	百兆端口 100Base-FX,单/多模SC/ST/FC任选; 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45接口告警端口 2芯3.81mm间距插入式端子,250VAC/220VDC Max,2A Max
	批示灯	前面板批示灯运行批示灯:Run 告警批示灯:Alarm 电源批示灯:PWR1,PWR2 接口批示灯:Link/ACT,Speed(电口);Link/ACT(光口)
	电源	输入电压 100-240VAC,50/60Hz;220VDC(85-264VAC/120-300VDC); 110VDC(77-154VDC); 24VDC(18-36VDC) 接入端子 3芯3.81mm间距插入式端子(24VDC); 3芯7.62mm间距插入式端子(110VDC,220VAC/DC) 功率 <9.7W 过载保�；；；；；；；� 支持反接保�；；；；；；；� 支持冗余保�；；；；；；；� 支持(24VDC)
	机械结构	表壳金属材质散热方式天然冷却,无电扇防护等级 IP40 尺寸 75mm×165mm×123mm(W×H×D) 沉量 1.2Kg 装置方式 DIN卡轨式或壁挂式
	环境	工作温度 -40℃～+85℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露
	质保	MTBF 333775h 保建期 5年
	认证	认证 CE(EMC), FCC: 选取L3:24VDC电源的型号.
	行业尺度	EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port: ±1kV/DM, ±2kV/CM; Data Port: ±1kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落)

机械尺寸

VIP888·(中国大陆)官方网站

订购信息

产品选型

推荐型号

产品型号	SICOM3016-Ports-Connector-PS1-PS2 SICOM3016-Ports-Connector-PS1
代码界说	代码选型
Ports:端口	4S16T=4×100Base-FX,单模光口;16×10/100Base-T(X) RJ45电口 4M16T=4×100Base-FX,多模光口;16×10/100Base-T(X) RJ45电口 2S16T=2×100Base-FX,单模光口;16×10/100Base-T(X) RJ45电口 2M16T=2×100Base-FX,多模光口;16×10/100Base-T(X) RJ45电口 2S8T=2×100Base-FX,单模光口;8×10/100Base-T(X) RJ45电口（仅H1型号支持） 2M8T=2×100Base-FX,多模光口;8×10/100Base-T(X) RJ45电口（仅H1型号支持） 1S16T=1×100Base-FX,单模光口;16×10/100Base-T(X) RJ45电口 1M16T=1×100Base-FX,多模光口;16×10/100Base-T(X) RJ45电口 16T=16×10/100Base-T(X) RJ45电口
Connector:百兆光口参数	SC05=SC接头,多模,1310nm,5km ST05=ST接头,多模,1310nm,5km FC05=FC接头,多模,1310nm,5km SC40=SC接头,单模,1310nm,40km ST40=ST接头,单模,1310nm,40km FC40=FC接头,单模,1310nm,40km SC60=SC接头,单模,1310nm,60km SC80=SC接头,单模,1550nm,80km NA：无百兆光口时, Connector项为空
PS1-PS2:冗余电源输入	L3-L3=24VDC(18-36VDC), 冗余输入
PS1:单电源输入	H1=100-240VAC,50/60Hz;220VDC(85-264VAC/120-300VDC),单路输入 H2=110VDC(77-154VDC),单路输入

选购配件

配件型号	配件注明
DT-BGAZ-05	壁挂装置板
DT-FCZ-RJ45-01	单口RJ45防尘罩
