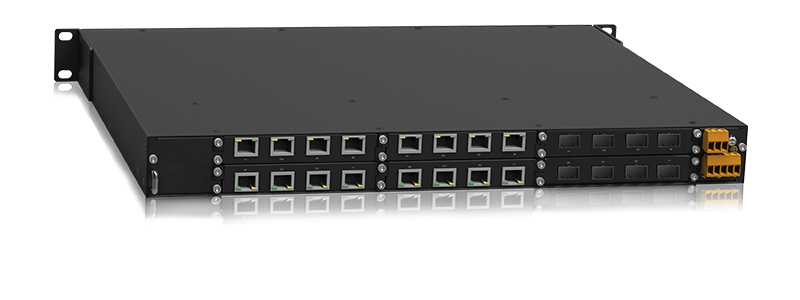

SICOM6424SM是Kyland专门针对铁路行业设计的三层以太网机架式互换机，，，，，，，，满足中国铁路高速信号系统安全数据网技术规范V3.0技术要求。 。 。。。SICOM6424SM为19英寸1U机架式设备，，，，，，，，最大支持28个光电可选千兆接口，，，，，，，，光口支持DDM职能。 。 。。。SICOM6424SM支持端口、VLAN、组播、QoS、急剧冗余环等丰硕的二层软件个性以及VRRP、RIP、OSFP等三层职能，，，，，，，，并支持Console、Telnet、Web多种治理方式以及基于SNMP的网管软件。 。 。。。该产品目前已经宽泛利用在铁路信号系统及其他对EMC机能有严格要求的工业通讯系统中。 。 。。。
| 软件职能 | |
| 互换职能 | 支持VLAN,PVLAN 支持端口聚合 支持端口流控 支持广播风暴抑造 |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN和谈族，，，，，，，，自愈功夫<50ms 支持DHP, DRP，，，，，，，，自愈功夫<20ms 支持RSTP/MSTP，，，，，，，，兼容STP |
| 组播技术 | 支持IGMP snooping 支持GMRP 支持静态组播 支持GOOSE over IP tunnel（接管） |
| 三层职能 | 支持RIPv1/v2 支持OSFPv2 支持静态路由 支持VRRP 支持GOOSE over IP tunnel（发送） |
| 安全技术 | 支持IEEE 802.1x 支持HTTPS/SSL 支持SSH 支持RADIUS 支持TACACS+ 支持用户分级 支持MAC地址绑定 支持端口隔离 |
| 服务质量治理 | 支持ACL,对L2-L4层数据进行过滤 支持802.1p(CoS),DSCP 支持SP,WRR队列调度 |
| 治理与守护 | 支持Console,Telnet,WEB治理方式 支持SNMPv1/v2c/v3,可通过Kyvision集中治理 支持IEC61850 MMS建模治理 支持FTP, TFTP文件传输及软件升级 支持IP/MAC矛盾告警,失电告警,电源告警,温度告警,端口linkdown告警,环告警,SFP� ？？？？？？楣夤β矢婢�,光口接管光功率告警,CPU/内存利用率告警,端口流量告警，，，，，，，，CRC及丢包率告警 支持RMON 支持DDM 支持端口镜像 支持线缆故障检测 支持Syslog 支持LLDP 支持Link-check 支持NTP,SNTP 支持RTC |
| IP治理 | 支持Bootp 支持DHCP server/client |
| 产品规格 | |
| 尺度 | IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3ad(端口聚合) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) IEEE 802.1s(MSTP) IEEE 802.1x |
| 互换属性 | 优先级队列 8 VLAN数 4K VLAN ID 1～4093 组播组数 256 路由表 3.9K MAC表 16K 包缓冲区 12Mbit 包转发率 41.7Mpps 互换容量 12.8Gbps 互换延长 <10μs |
| 接口 | Console口 Mini USB,RJ45 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A, Max,10A@1s, 60W Max 接口卡插槽 1U:1个, 0.5U:6个 |
| 批示灯 | 前面板批示灯 告警批示灯:Alarm 运行批示灯:Run 环角色批示灯:Ring 同步实现批示灯:Lock 电源批示灯:PWR1,PWR2 接口批示灯:Link/ACT 接口速度批示灯:Speed 后面板批示灯 接口批示灯:Link/ACT 接口速度批示灯:Speed |
| 电源 | 输入电压 24VDC(18-36VDC),48VDC(36-72VDC), 100-240VAC,50/60Hz;110-220VDC (85-264VAC/77-300VDC) 接入端子 5芯5.08mm间距插入式端子 功率 <40W 过载�；；；；； ；；� 支持 反接�；；；；； ；；� 支持 冗余�；；；；； ；；� 支持 |

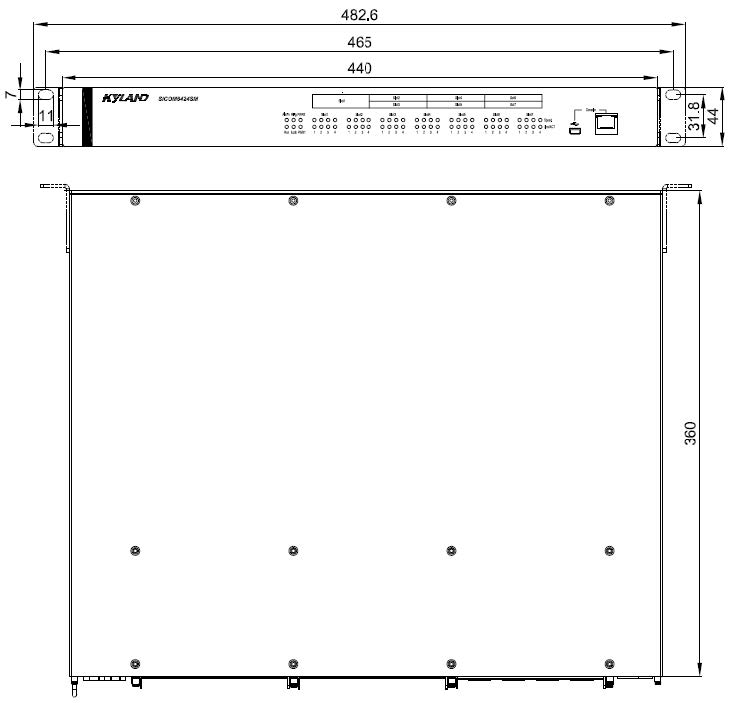

| 机械结构 | 表壳 金属材质 散热方式 天然冷却，，，，，，，，无电扇 防护等级 IP40 尺寸 482.6mm×44mm×360mm(W×H×D) 沉量 <10Kg 装置方式 19英寸1U机架式 |
| 环境 | 工作温度 -40℃～+85℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 371000h 保建期 5年 |
| 行业尺度 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-8(工频磁场) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脉冲磁场) 1000A/m IEC61000-4-10(阻尼振荡) 100A/m IEC61000-4-12(振荡波) 2.5kV/CM,1kV/DM IEC61000-4-16(共模传导) 30V(cont.),300V(1s) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
推荐型号
| 产品型号 | 型号注明 |
| SICOM6424SM-4SFP16T-HV-HV | 4×100Base-FX SFP接口，，，，，，，，16×10/100Base-T(X)电口，，，，，，，，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，，，，，，，，双电源 |
| SICOM6424SM-4SFP16T-L3-L3 | 4×100Base-FX SFP接口，，，，，，，，16×10/100Base-T(X)电口，，，，，，，，24VDC(18-36VDC)，，，，，，，，双电源 |
| SICOM6424SM-8SFP16T-HV-HV | 8×100Base-FX SFP接口，，，，，，，，16×10/100Base-T(X)电口，，，，，，，，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，，，，，，，，双电源 |
| SICOM6424SM-8SFP16T-L3-L3 | 8×100Base-FX SFP接口，，，，，，，，16×10/100Base-T(X)电口，，，，，，，，24VDC(18-36VDC)，，，，，，，，双电源 |
| SICOM6424SM-4GX16T-HV-HV | 4×1000Base-X SFP接口，，，，，，，，16×10/100Base-T(X)电口，，，，，，，，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，，，，，，，，双电源 |
| SICOM6424SM-4GX16T-L3-L3 | 4×1000Base-X SFP接口，，，，，，，，16×10/100Base-T(X)电口，，，，，，，，24VDC(18-36VDC)，，，，，，，，双电源 |
| SICOM6424SM-8GX16T-HV-HV | 8×1000Base-X SFP接口，，，，，，，，16×10/100Base-T(X)电口，，，，，，，，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，，，，，，，，双电源 |
| SICOM6424SM-8GX16T-L3-L3 | 8×1000Base-X SFP接口，，，，，，，，16×10/100Base-T(X)电口，，，，，，，，24VDC(18-36VDC)，，，，，，，，双电源 |
| SICOM6424SM-4S16T-SC60-HV-HV | 4×100Base-FX，，，，，，，，单模SC接口，，，，，，，，传输距离60km，，，，，，，，16×10/100Base-T(X)电口，，，，，，，，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，，，，，，，，双电源 |
选购配件
| 配件 | 配件注明 |
| 百兆SFP� ？？？？？？� | 参考工业级百兆SFP� ？？？？？？檠」罕� |
| RJ45防尘罩 | 单口RJ45防尘罩，，，，，，，，型号：DT-FCZ-RJ45-01 |
| 1U盲板 | 合用于Slot1，，，，，，，，编码：109019127 |
| 0.5U盲板 | 合用于Slot2~Slot7，，，，，，，，编码：109019126 |
| USB串口线 | Mini USB to USB，，，，，，，，2米，，，，，，，，型号：DT-XL-Mini USB-USB-2m |
| RJ45串口线 | RJ45/DB9，，，，，，，，2米，，，，，，，，编码：111030019 |
| 电源线 | 3相电源线，，，，，，，，3米，，，，，，，，编码：111020004 |
| 电源端子 | 5芯5.08毫米间距电源端子，，，，，，，，编码：107010505 |
| 告警端子 | 3芯5.08毫米间距告警端子，，，，，，，，编码：107010520 |
| 挂耳 | 单个装置挂耳，，，，，，，，编码：109999037 |
